Механизм и пути миграции углеводородов в Южно-Каспийском бассейне
https://doi.org/10.32454/0016-7762-2025-67-2-8-19
EDN: DMYSQL
Аннотация
Введение. Рассматриваются механизмы и пути миграции углеводородов в Южно-Каспийском бассейне (ЮКБ).
Цель. Оценка путей миграции углеводородов в Южно-Каспийском бассейне.
Материалы и методы. Статистическое обобщение и систематизация данных и материалов, частично заимствованных из справочной литературы, фондовых источников, промысловых данных и опубликованных работ.
Результаты. В результате проведенного численного моделирования углеводородных систем в Южно-Каспийском нефтегазоносном бассейне определены механизмы миграции углеводородов в ЮКБ: грязевые вулканы, эруптивные каналы которых служат каналами миграции углеводородов (УВ), а также трещины растяжения, созданные процессом формирования диапировых структур. Практически все месторождения ЮКБ расположены на площадях развития грязевого вулканизма и осложнены их эруптивными каналами, что свидетельствует о заполнении резервуаров продуктивной толщи за счет вертикальной миграции углеводородов.
Заключение. Результаты моделирования свидетельствуют, что критический момент и эмиграция УВ из эоценовой, майкопской и диатомовой нефтегазоматеринской толщи (НГМТ) наступает к концу сураханского времени (3 млн лет назад), то есть во время формирования верхнего отдела продуктивной толщи. В НГМТ тархан-чокракского возраста критический момент был преодолен только к концу акчагыльского времени (2,2 млн лет назад).
Ключевые слова
Южно-Каспийский,
нефтегазоносный бассейн,
моделирование,
углеводородные системы,
миграция,
аккумуляция
Для цитирования:
Романов П.А., Серикова У.С., Челяпин Е.Д., Перов А.Д. Механизм и пути миграции углеводородов в Южно-Каспийском бассейне. Proceedings of Higher Educational Establishments: Geology and Exploration. 2025;67(2):8-19. https://doi.org/10.32454/0016-7762-2025-67-2-8-19. EDN: DMYSQL
For citation:
Romanov P.A., Serikova U.S., Chelyapin E.D., Perov A.D. Mechanisms and migration routes of hydrocarbons in the South Caspian basin. Proceedings of higher educational establishments. Geology and Exploration. 2025;67(2):8-19. (In Russ.) https://doi.org/10.32454/0016-7762-2025-67-2-8-19. EDN: DMYSQL
Известно, что в природе могут действовать несколько механизмов первичной миграции нефти. Причем передвижение углеводородов может происходить с разными скоростями и зависеть не только от строения углеводородов, но и от минерального состава вмещающих их пород [1]. По мере углубления знаний о миграционных процессах постепенно сформировались основные направления исследований первичной миграции УВ: в газорастворенном, водорастворенном и в свободном состояниях. Эмиграция углеводородов никогда не начинается с начала формирования материнской породы [2]. Можно выделить следующие основные механизмы миграции УВ: под воздействием градиента давления и под воздействием плавучести: Состав жидкости: разница плотностей углеводородов и воды.
Методика исследований
Существует множество методов компьютерного моделирования бассейнов, из которых можно выделить три основных понятия:
Darcy Flow — на основе уравнений потока через пористую среду (закон Дарси). Закон Дарси позволяет описывать движение многокомпонентного трехфазного флюида с учетом проницаемости пород и капиллярного давления. Скорости миграции и насыщение резервуара углеводородами рассчитывается в одной процедуре. Специальные алгоритмы используются для описания возможных потерь через покрышку и миграции вдоль разломов. Эффекты диффузии могут учитываться для учета транспорта газообразных углеводородов в водной фазе.
Flowpath — геометрический анализ поверхности (миграция с плавучестью). «Flowpath» применяется для описания латеральной миграции углеводородов. В результате может быть получена информация о площадях дренировния, составе и количестве скоплений УВ. «Flowpath» в комбинации с «Дарси» (для областей с низкой проницаемостью) называется гибридной методикой.
Invasion percolation (Перколяция) — поток контролируется только капиллярными силами. В основе «Invasion percolation» лежит допущение, что в геологических временных масштабах углеводороды мигрируют мгновенно под влиянием всплывания и капиллярного давления. «Invasion percolation» хорошо подходит для моделирования миграции флюида через зоны разломов. Метод особенно эффективен для моделирования однофазного флюида, состоящего всего из нескольких компонентов.
Комбинация методов — комбинация различных методов требует введения пороговых значений, позволяющих программе решать, когда используется конкретный метод, преимущества каждого метода могут быть объединены во время эффективного и точного моделирования процессов миграции и аккумуляции.
Результаты исследований
Миграция УВ в Южно-Каспийском бассейне
Результаты моделиривания процессов миграция УВ в Южно-Каспийском бассейне позывают, что этот процесс тесно связан с грязевыми вулканами [4-8]. В Южно-Каспийской бассейне и в его прибортовых зонах на суше — в Апшероно-Гобустанском периклинальном и Нижнекуринском прогибах есть около 100 крупных, имеющих в основном конусовидную форму, грязевых вулканов [2][3]. В морской акватории встречаются грязевые вулканы с большими размерами. К примеру, грязевой вулкан Шарг, приуроченный к валу Ататюрк, имеет длину более 100 км и ширину ~7 км.
Около 50% грязевых вулканов выделяют исключительно палеоген-нижнемиоценовые нефти. В 17% грязевых вулканов характерными являются нефти преимущественно из диатомового комплекса отложений, а в 33% отмечается смесь, состоящая из примерно одинакового долевого участия нефтей из палеоген-нижнемиоценового и диатомового комплексов. Корни грязевых вулканов расположены на глубине 10—12 км, что совпадает с зонами активной флюидогенерации [10—18]. При этом данные сейсморазведки показывает, что они погребены на глубины не более 10—12 км.
Заслуживает внимания закономерное пространственное расположение грязевулканических нефтепроявлений, согласно которому объекты с преимущественно диатомовой составляющей в нефтях обособляются в крайне отдаленной северо-западной части ЮКБ, зоне сопряжения Нижнекуринского и Шамахы-Гобустанского прогибов. В тектоническом отношении границей этих структур является глубинный Аджичай-Алятский разлом, по которому палеоген-нижнемиоценовые отложения юго-западного борта Шамахы-Гобустанской тектонической ступени надвинуты на средне-верхнемиоценовые и плиоценовый комплексы северо-восточной части Нижнекуринской ступени.
Идентичность изотопного состава углерода нефтей в надвинутой пластине и перекрытой ступени указывает на то, что питающий грязевые вулканы нефтяной очаг находится в пределах главным образом диатомового комплекса Нижнекуринской впадины. Данный вывод находит свое подтверждение и в одинаковой наиболее низкой степени зрелости нефтей этой группы грязевулканических проявлений и нефтей северной части Нижнекуринской впадины (Каламадын, Малый Харами).
Таким образом, грязевые вулканы в ЮКБ является основным механизмом миграции углеводородов. Каналами миграции служат эруптивные каналы грязевых вулканов и трещины растяжения, созданные процессом формирования диапировых структур [9][21—24]. Если принять во внимание, что практически все месторождения, расположенные на территории развития грязевого вулканизма, осложнены эруптивными каналами грязевых вулканов, то механизм заполнения резервуаров продуктивной толщи за счет вертикальной миграции углеводородов доказывается весьма убедительно [19][20][26—32][38—41]. Эти резервуары подпитываются главным образом за счет миграции углеводородов из прилегающих к эруптивным каналам грязевых вулканов. Такое свойство углеводородных систем Южно-Каспийского бассейна обеспечивает восполнение углеводородами разрабатываемых за более чем вековой период месторождений, находящихся в зоне развития грязевого вулканизма [25][33—37].
Начало эмиграции УВ из нефтегазоматеринских толщ в резервуары начинается с началом критического момента — периода генерационного процесса, в течение которого сгенерировано около 50 % углеводородов, и началом эмиграции. Результаты моделирования свидетельствуют, что критический момент и эмиграция УВ из эоценовой НГМТ (рис. 1) наступает к концу сабунчинского времени (3.8 млн лет назад), а для майкопской (рис. 2) и диатомовой (рис. 3) НГМТ наступает к концу сураханского времени (3 млн лет назад), то есть во время формирования верхнего отдела ПТ. В НГМТ тархан-чокракского возраста критический момент был преодолен только к концу акчагыльского времени (2,2 млн лет назад).

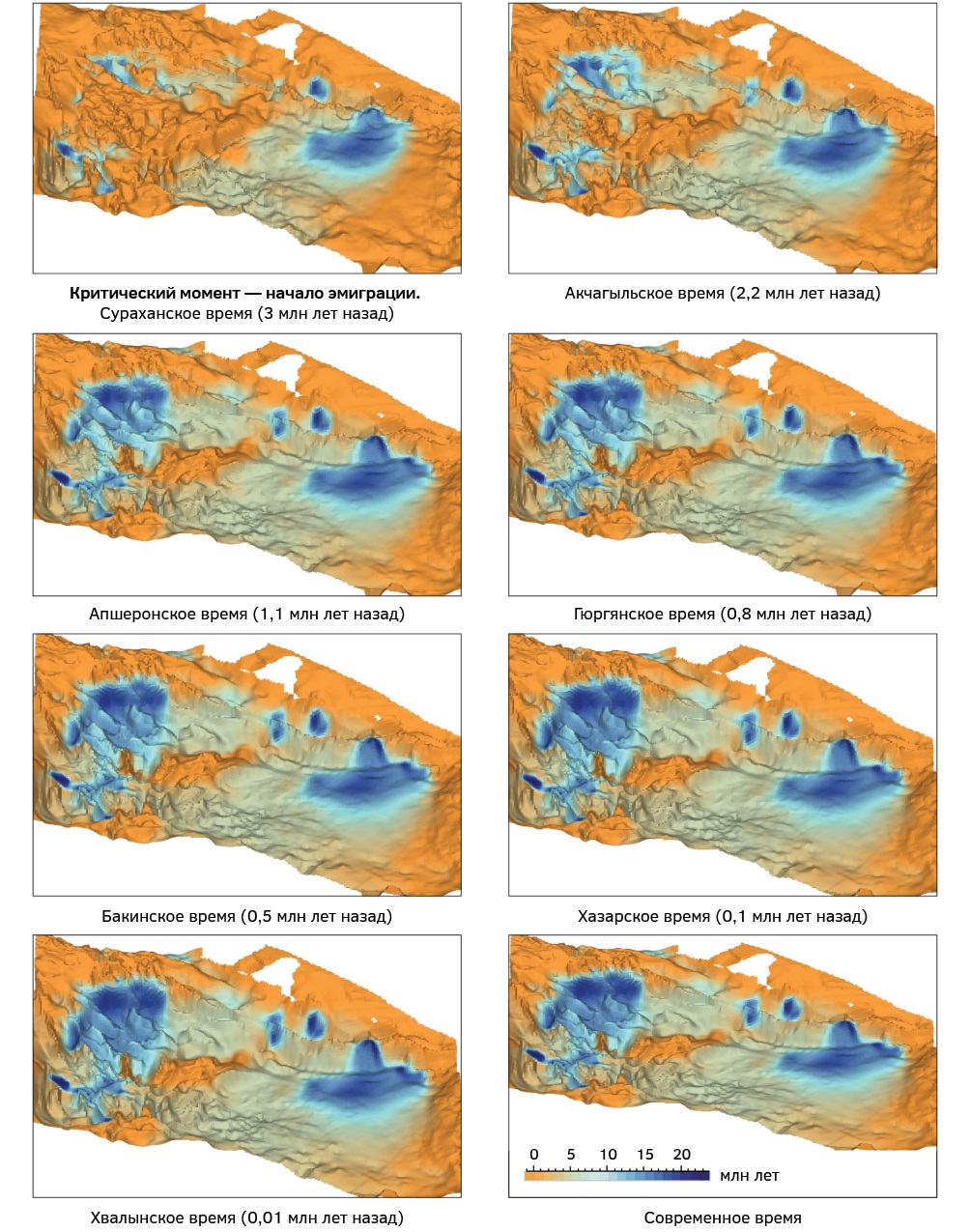

Рис. 1. Трехмерные модели эмиграции УВ из эоценовой НГМТ
Fig. 1. Three-dimensional models of hydrocarbon emigration from the Eocene PSR

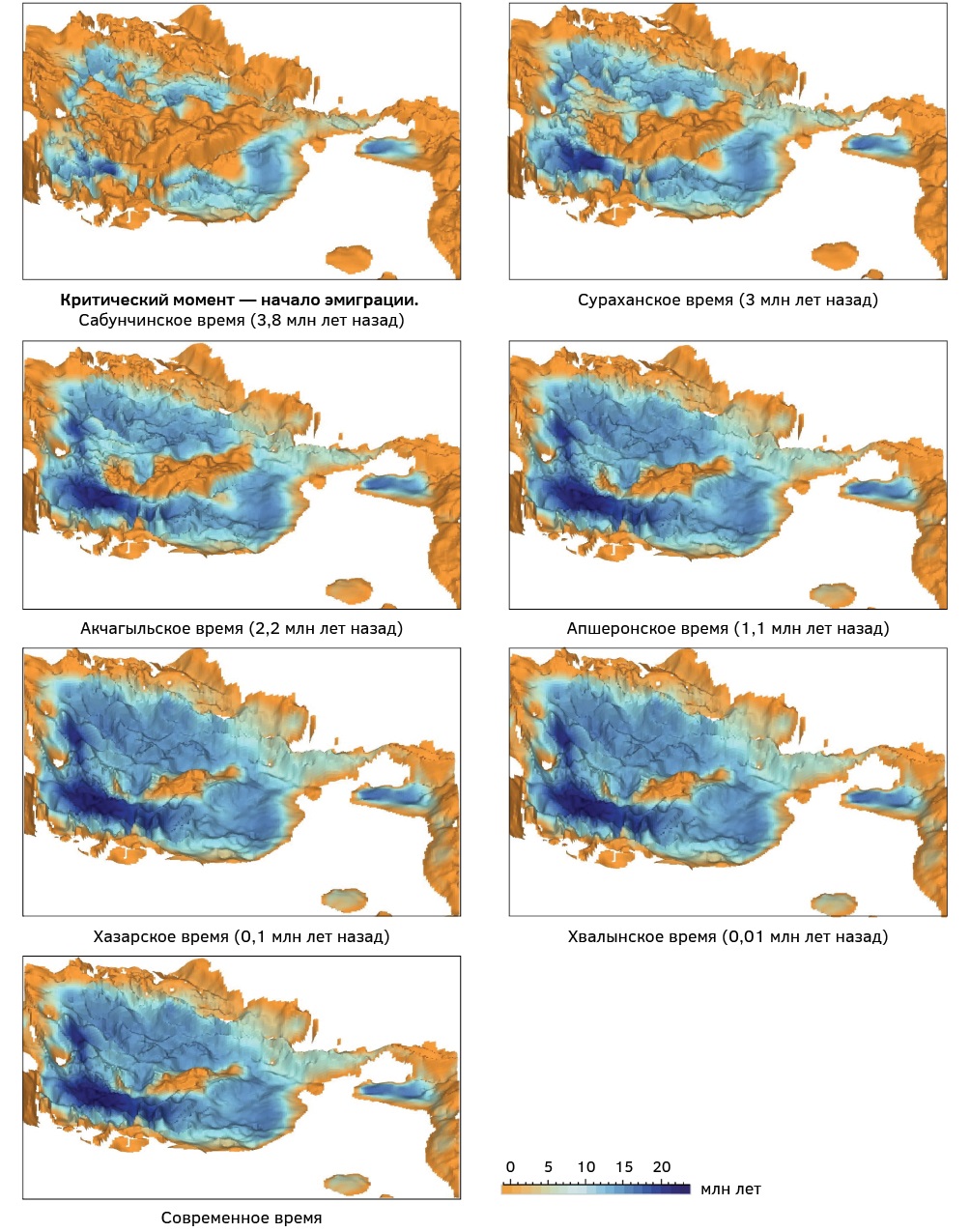

Рис. 2. Трехмерные модели эмиграции УВ из майкопской НГМТ
Fig. 2. Three-dimensional models of hydrocarbon emigration from the Maykop PSR
Рис. 3. Трехмерные модели эмиграции УВ из диатомовой НГМТ
Fig. 3. Three-dimensional models of hydrocarbon emigration from diatomaceous PSR
Заключение
Основным механизмом миграции углеводородов в ЮКБ являются грязевые вулканы, эруптивные каналы которых служат каналами миграции УВ. Миграционные процессы также обеспечиваются сетью трещин растяжения, созданных процессом формирования диапировых структур. Практически все месторождения ЮКБ расположены на площадях развития грязевого вулканизма и осложнены их эруптивными каналами, что свидетельствует о заполнения резервуаров продуктивной толщи за счет вертикальной миграции углеводородов. Такое свойство углеводородных систем Южно-Каспийского бассейна обеспечивает восполнение углеводородами разрабатываемых за более чем вековой период месторождений, находящихся в зоне развития грязевого вулканизма.
В результате моделирования углеводородных систем (ЮКБ) создались уникальные условия для эволюции и распространения (ГАУС). В результате проведенного анализа и численного моделирования углеводородных систем в Южно-Каспийском бассейне были выделены три классические генерационно-аккумуляционные углеводородные системы: эоцен-плиоценовая, майкоп-плиоценовая и миоцен-плиоценовая.
